一、概述
1、產品特點

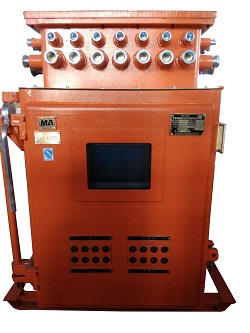

KXJ1140礦用隔爆兼本安型可編程控制箱主要功能組建煤礦井下自動化控制系統控制器,配置有16路繼電器無源觸點輸出;24路無源觸點輸入(其中8路本安);4路模擬量輸入;光口通訊口;以太網通訊口;結合關聯本安鍵盤使用可以現場顯示操作,是煤礦井下自動化控制系統主要設備。
2、主要用途及適用范圍
1)用途:用于煤礦井下水泵控制等。
2)使用場所:煤礦井下有甲烷及煤塵爆炸危險場所。
二、主要技術指標
1、供電電壓
工作電壓:AC1140V;
2、以太網電接口:
a) 接口數量:1路;
b) 傳輸方式:TCP/IP協議以太網電信號傳輸;
c) 傳輸速率:10/100Mbps自適應;
d) 信號工作電壓峰峰值:1V~5V;
e) 傳輸距離:50m(采用MHYVR煤礦用通信電纜:截面積不小于0.5mm2)
3、 以太網光信號接口
a) 傳輸口路數:2個;
b) 接口形式:SC接口;
c) 傳輸方式:光信號傳輸(單模、雙纖傳輸,采用TCP/IP協議);
d)發射光功率:≤-10dBm(光波長1310nm)
e)接收靈敏度:-25dBm(光波長1310nm)
f)傳輸距離:10km(使用MGTSV煤礦用通信單模光纜;光纖節點總數8個,其中熱熔接點3個,冷熔接點3個,活動連接點2個)。
4、輸入信號
a) 24路無源接點信號;
b)4路4mA~20mA直流模擬量信號(流量、壓力、液位等傳感器)。
5、顯示誤差:≤1.0%
6、輸出信號
8路繼電器干接點輸出;
斷開時漏電阻≥100kΩ;
導通時接觸電阻≤0.5Ω。
