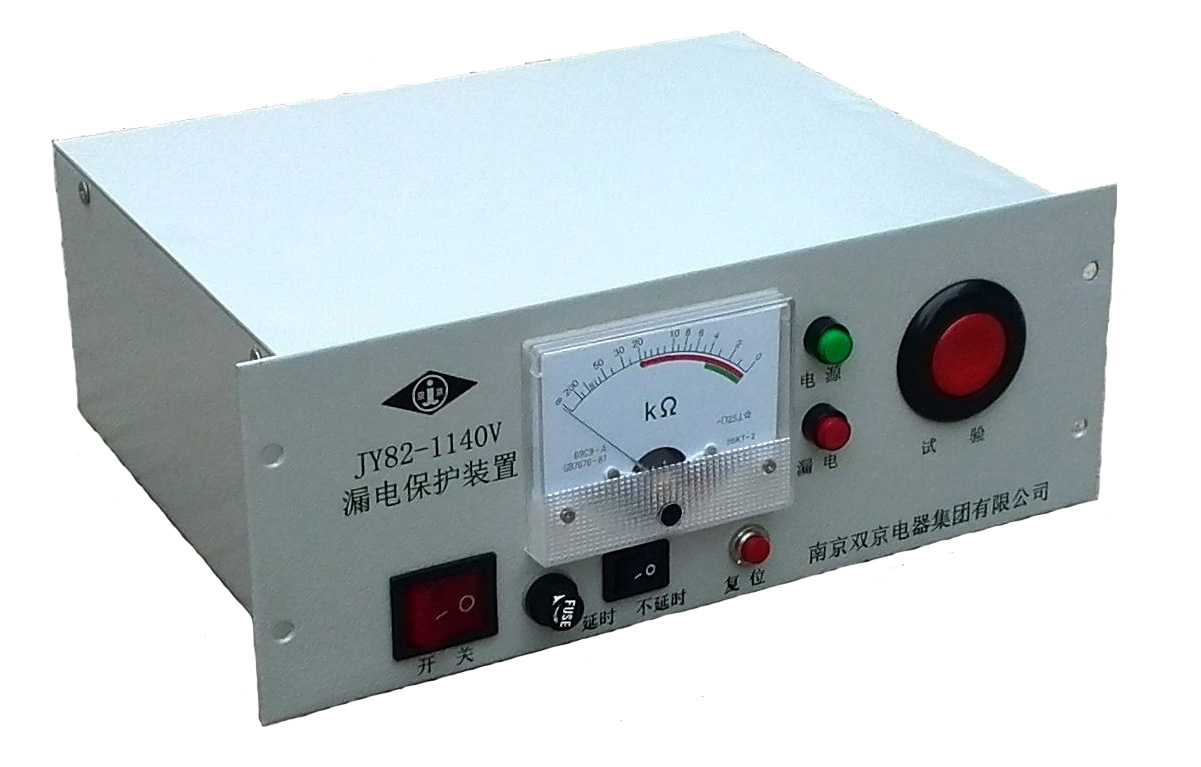

JY82-1140V 礦用一般型檢漏繼電器

一、用途

JY82-1140V礦用一般型檢漏繼電器(以下簡稱繼電器)是一種當電網線路漏電引起危險故障時能自動跳閘切斷電源的產品。并具有漏電閉鎖保護功能。它適用于礦用一般開關柜內在煤礦井下使用。


二、使用條件

1、海撥高度≤2000M;

2、相對濕度≤95%+25時);

3、溫度-550;

4、在有爆炸性氣體(甲烷)和煤塵的環境中;

5、無顯著振動和沖擊的地方;

6、無破壞金屬及絕緣的腐蝕氣體的環境中;

7、安裝級別Ⅲ類,污染等級3級;

8、使用電網范圍:中心點不接地1140V75%110%50HZ井下低壓電網。

            電網相對地電容01uf。

            電網相對地電阻10100KΩ(交流)。

            電網支路對地電容00.33uF。


三、型號意義


四、主要技術指標和結構

1、漏電動作電阻值:1140V   20KΩ

  漏電閉鎖電阻值:1140V   40 KΩ

2、動作時間(經1KΩ接地)≤30ms

3、結構:繼電器的外殼采用具有一定厚度的A3鋼板焊接而成,保證足夠的機械強度。外形方形結構,抽屜式。該繼電器具有人為漏電試驗按鈕和輔助接地裝置,可用來檢查繼電器工作的可靠性??刂齐娐凡捎貌寮Y(jié)構,調整維修方便。由于采用雙T濾波器代替零序電抗器,用以濾除50HZ交流信號,并給予附加直流檢測號以通路,不具有對電容電流的補償作用,繼電器外型尺寸如圖(一)所示。


五、電路組成及工作原理

   1、繼電器的電路由直流檢測電源,直流檢測回路、雙T濾波器控制電路組成如圖(二)所示。

   2、電源部分:由220V變壓器給串聯穩壓電源D1、C1D3、D4D5、R1BG1和集成穩壓電源D2、C2、W7815供電,串聯穩壓電源為63.5 ±1V是漏電監測電源。集成穩壓電源15伏是電子線路工作電源。

   3、LPQT濾波器:當電網發生單相或兩相漏電時,電網即出現零序電壓,此電壓必然會對直流檢測電路產生干擾作用,在1140V檢漏繼電器中為了減少這種干擾采用了雙T50HZ濾波器,將零序電壓信號濾掉,以減少對直流檢測回路的干擾。在保證其動作電阻值分散性不超過一定范圍情況下,采用雙T濾波器,顯然比采用零序電抗器其動作速度要快一些。

   4、直流檢測電路:當繼電器接入電網后和電網絕緣電阻構成通路,其路線為:附加直流檢測電源正級(63.5±1V)→KΩ表→主地極→接地電阻R11→三相電抗器→LPQT濾波器→取樣電阻R2D1負極→返回電源正極。當電網絕緣電阻很大時,直流檢測回路的電流很小。在取樣電阻R2上所取得信號很小,不足使控制回路動作。當人身發生觸電或網路絕緣電阻下降時,直流檢測回路的電流增大,當達到一定程度時,就可能使控制回路動作,切斷電源,從而保證人身觸電的安全性。

   5、控制回路:控制回路由比較器IC1IC2所組成,在正常情況下輸入到比較器IC1同相輸入端的信號低于比較器的參考電壓,比較器IC1不翻傳,輸出為零,輸出電路不動作。當出現故障時,輸入到比較器IC1同相輸入端的信號大于參考電壓,比較器IC1翻轉,輸出高電平,經過耦合電路到達第二比較器,使其IC2翻轉輸出高電平三極管BG2導通,執行機構繼電器動作,接通開關跳閘線圈,切斷電源。


六、安裝步驟及常見故障

 1、接線安裝見圖三所示,線接法要仔細檢查,沒有錯誤后,方可送電。

    2、繼電器安裝前,應放在地面進行模擬試驗調整,試驗合格后安裝在柜上。

    3、開關柜連線結束后,認真檢查無誤即可作模擬試驗,合上220V電源,按下漏試按鈕,繼電器動作,開關被閉鎖,按復位按鈕解鎖,合上開關并送1140V電源,按下漏試按鈕,開關應可靠跳閘。如不跳閘應認真檢查跳閘線圈兩端是否接在同一相線上,如是應改正連線。

    4、若繼電器每次合閘后總開關柜都跳閘,說明網路有漏電故障。應禁止送電,排除故障后方可送電運行。

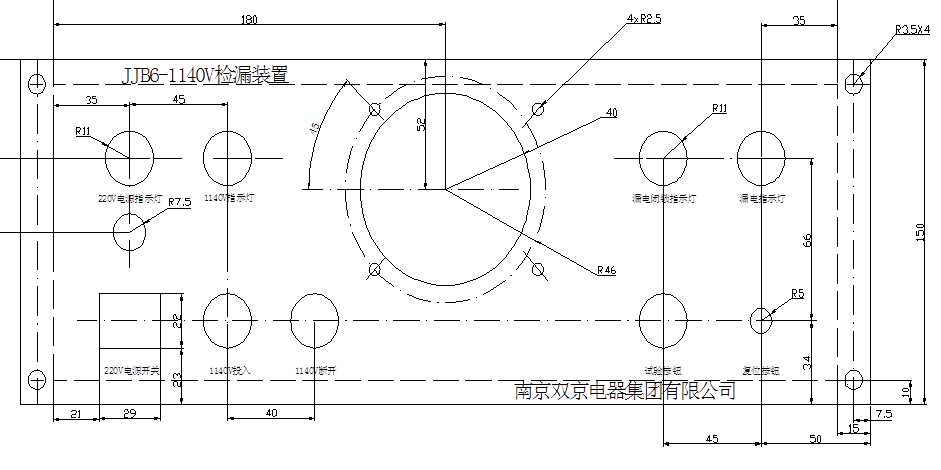

圖(一)
