KXL低壓開關柜選擇性漏電保護裝置

          KXL礦用一般型選擇性漏電保護裝置是裝在地面變電所和井下中央變電所低壓開關柜上的一種漏電保護,適用于交流50HZ、額定電壓660V、380V、127V三相中心點不接地電網漏電保護之用。

          KXL型礦用低壓開關柜選擇性漏電保護裝置,具有選擇性漏電保護、漏電閉鎖和漏電后備保護三種功能的兩級漏電保護裝置,且可進行人工漏電試驗。

本裝置由兩部分組成:

          總檢漏繼電器、延時動作組件:JY82-Ⅳ組件。

          選擇性漏電保護、漏電閉鎖組件:KXL-Ⅳ組件。

JY82-Ⅵ可單獨使用,而KXL-Ⅵ組件必須配合JY82-Ⅵ使用

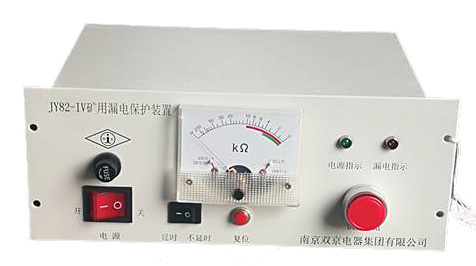

一、JY82-Ⅳ礦用漏電保護裝置



1、簡介

   JY82-礦用漏電保護裝置是一種配套于低壓配電柜的漏電保護產品。適用于交流50HZ額定電壓660V、380V127V三相中心點不接地電網漏電保護之用。該產品放在延時動作位置時,可以與我公司生產的KXL-Ⅳ選漏組件配套使用。若放在不延時動作位置,可以單獨作為總漏電保護器使用。本產品設計成儀表箱結構形式,外形美觀,便于安裝。

2、用途

   JY82-Ⅳ礦用隔爆型檢漏繼電器具有電網漏電閉鎖和漏電跳閘切斷電源等保護功能。適用于交流50HZ額定電壓660V,380V127V中心點不接地的三相電網,周圍具有爆炸性氣體(甲烷)的煤礦礦井中。

3、主要技術指標

   1)漏電動作電阻值:660V  9-13KΩ

               380V 3.5-7KΩ

                127V 3.5KΩ

   2)動作時間:(經1KΩ 接地)

       延時:≥250 ms,≤ 350ms

      不延時: ≤30ms

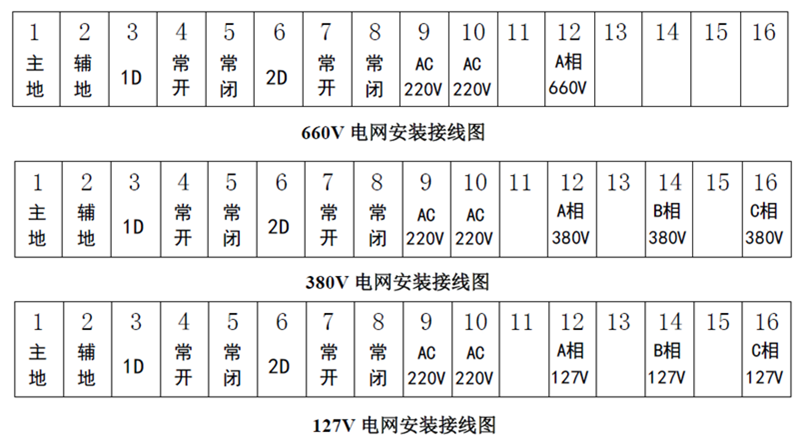

4、接線圖

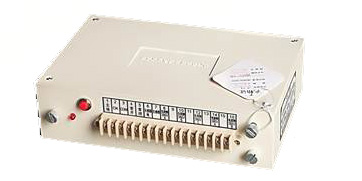

二、KXL-VI選擇性漏電保護裝置

KXL-Ⅳ組件安裝于支路配電開關中,則支路饋電開關具備了選擇性漏電保護功能,漏電閉鎖功能,人為漏電試驗功能。

KXL-Ⅳ組件安裝于總電源柜中,則JY82檢漏電器具備了延時動作的漏電后備保護功能。


主要技術指標:

1)漏電動作電阻值:660V    9-13KΩ

             380V    3.5-7KΩ

2)漏電閉鎖動作電阻值:660V    18-26KΩ

               380V     5-8KΩ

3)動作時間(經1K接地): ≤30ms
