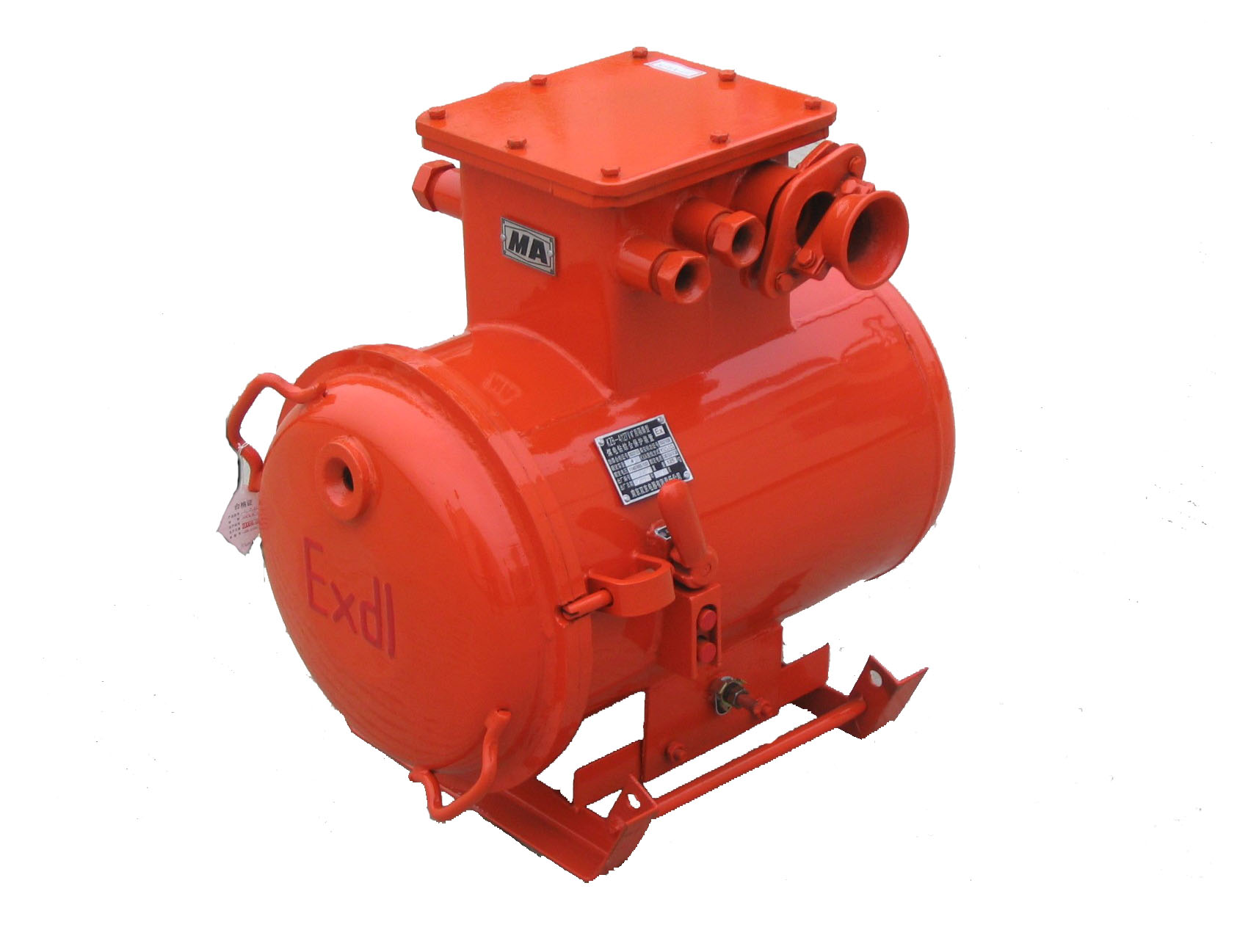

ZBZ-4.0 / 1140(660)ZG無觸點煤電鉆綜合保護裝置(圓型)
一、概述
本裝置用于煤礦井下660V、1140V電壓的電網,用于127V、1.2KW-1.5KW手持式煤電鉆的遠方控制,該裝置是針對目前國內煤礦井下使用的煤電鉆綜合保護在實際運行中所存在的問題而開發研制的一種新型的無觸點煤電鉆綜合保護裝置屬國內首創。它可以消除煤電鉆工作時交流接觸器觸頭回跳所產生的機械振動、電火花、電磁干擾及反向瞬間過電壓。具有漏電、漏電閉鎖、短路、過載、斷相等多種保護功能,并可光色顯示裝置的故障和運行狀態。煤電鉆不工作時。電纜不帶電。
本裝置采用越級先導控制回路,使主變壓器在被控制設備不工作進不帶電,既節約電能,又安全可靠。主電路的通電斷電采用較先進固態繼電器,實現了煤電鉆開啟的無觸點控制,二次控制器電路繼電器觸點為直流10V,電流5~10mA,提高了小型繼電器的工作穩定性,使整機使用壽命達到千萬次免維修。
二、技術性能
1)短路保護靈敏可靠,主要保護元件,具有自檢作用。短路保護采用載頻檢測與熔斷器雙重保護。電鉆不工作時發生短路,可實現短路閉鎖。保護裝置動作后,電路具有自鎖作用。
2)采用先導回路,可在遠方開停電鉆,不打鉆時電纜不帶電、安全可靠。
3)電鉆變壓器、控制開關、短路保護、漏電保護、先導控制回路組成綜合保護裝置。
三、主要技術參數
1)主變壓器
額定容量
kVA
|
額 定 電 壓 V
|
向 量 圖
|
額定電流(A)
|
|
高壓
|
低壓
|
高壓
|
低壓
|
|
2.5
|
1140-660
660-380
|
133
|
Y—△
|
△
|
1.27,2.28/10.85
2.28,3.79/10.85
|
|
4.0
|
|
2.03,3.49/17.36
3.49,5.8/17.36
|
|
2) 保護參數
被控制電鉆功率 2.5KVA 1.2KW;4.0KVA 2.0KW
漏地電阻整定值 2±20%KΩ;
漏電保護動作時間 ≤0.25s;
短路保護距離 0-150m
短路保護動作時間 ≤0.1s;
漏電閉鎖值 4±20%KΩ
