一、用途:

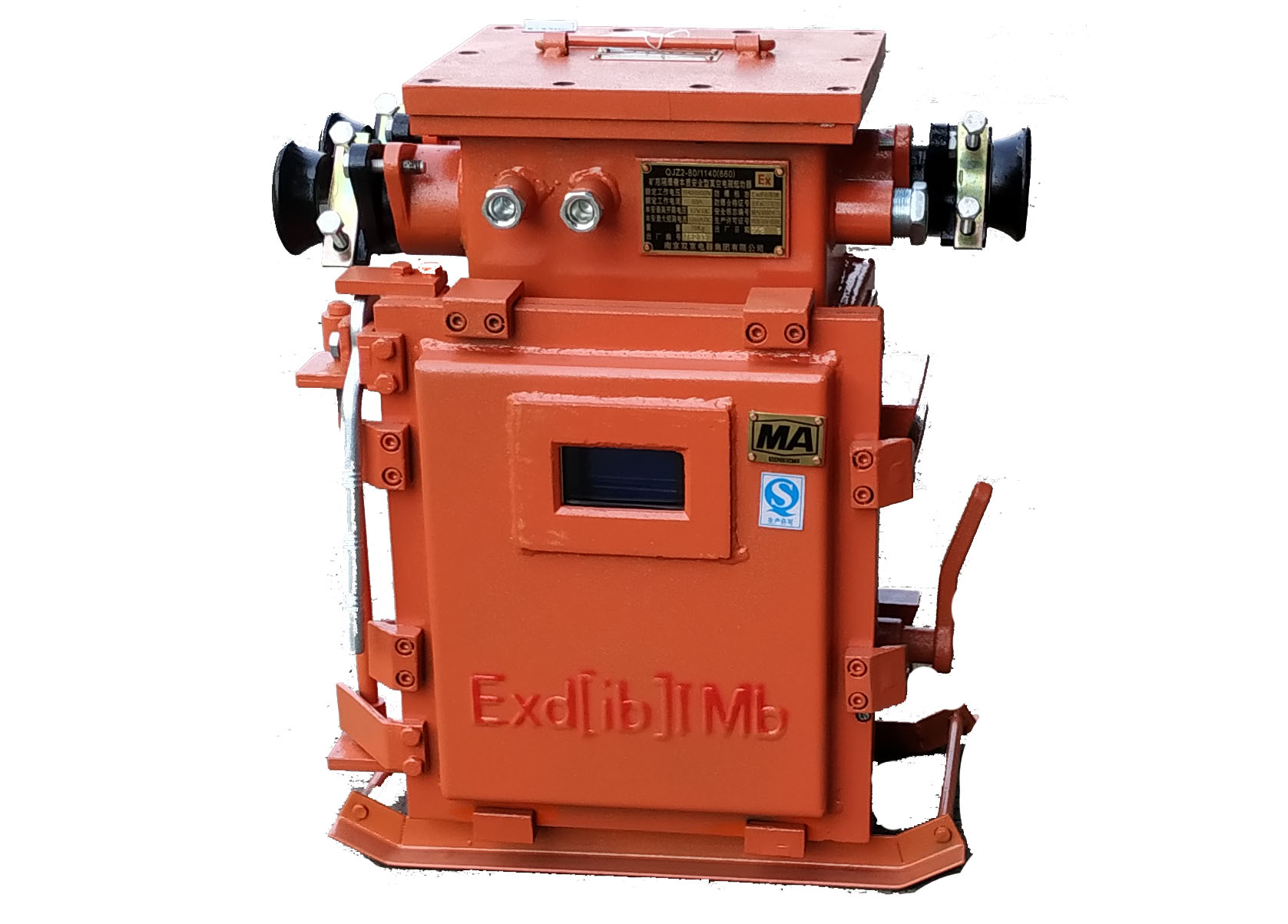

QJZ2-80 (65、60、30、15) /1140 (660)礦用隔爆兼本質安全型真空電磁起動器,適用于含有爆炸性氣體(甲烷),煤塵的礦井中,主要用在交流50Hz,電壓為1140V、660V的線路中,控制防爆三相異步電動機,可實現直接起動和停止,在停電時可以換相,該產品具有過載、斷相、短路、漏電閉鎖、風電延時閉鎖、欠壓、過壓、真空管檢測等保護功能。
二、產品特點:
1、智能型PLC保護器,中文液晶顯示,可顯示電壓、電流、電阻、工作狀態、故障類型、系統時間等參數。
2、帶有水位自動控制,可實現水泵無人職守自動工作,水位控制器為本質安全型。
3、帶有本質安全型遠程控制功能,可以不使用防爆按鈕實現遠程控制。
4、有故障記憶功能,可以追蹤查詢歷史故障。
5、帶有真空管粘連、真空管漏氣監測。當真空管漏氣絕緣降低,漏電電壓超過60V時進行保護,保護器故障警示同時拒絕合閘(保證工人的人身安全)。
6、具有485或CAN總線通訊功能,可實現遙控、遙測等功能。
7、外殼帶有過試、漏試、復位按鈕,方便檢驗開關的保護性能。
8、各種參數可通過外殼上的“向上”、“向下”、“確定”按鈕調整,簡易方便。
9、最小額定電流可達到0.2A,可以使用在井下的自動電動道岔控制、絞車的電動剎車、管道電動閥門等小負載控制中,保護靈敏可靠(此項只適用于15起動器)。
10、接觸器采用真空接觸器,具有性能好,分?jǐn)嗄芰?qiáng),壽命長等優點。
11、產品外殼采用快開門技術、從而方便維修使用。
三、技術數據:
型號、規格
|
額定工作電流(Ie)A
|
額定工作電壓(Ue)V
|
當cosΦXη=0.75時,所能控制電動機的最大功率(KW)
|
外形尺寸
(L×W×H)(mm×mm×mm)
|
重量(Kg)
|
QJZ2-15/1140(660)
|
15
|
1140
|
20
|
550×300×600
|
48
|
660
|
12
|
QJZ2-30/1140(660)
|
30
|
1140
|
40
|
550×300×600
|
58
|
660
|
25
|
QJZ2-60/1140(660)
|
60
|
1140
|
70
|
550×300×600
|
65
|
660
|
50
|
QJZ2-65/1140(660)
|
65
|
1140
|
70
|
550×300×600
|
65
|
660
|
50
|
QJZ2-80/1140(660)
|
80
|
1140
|
90
|
550×300×600
|
65
|
660
|
60
|
