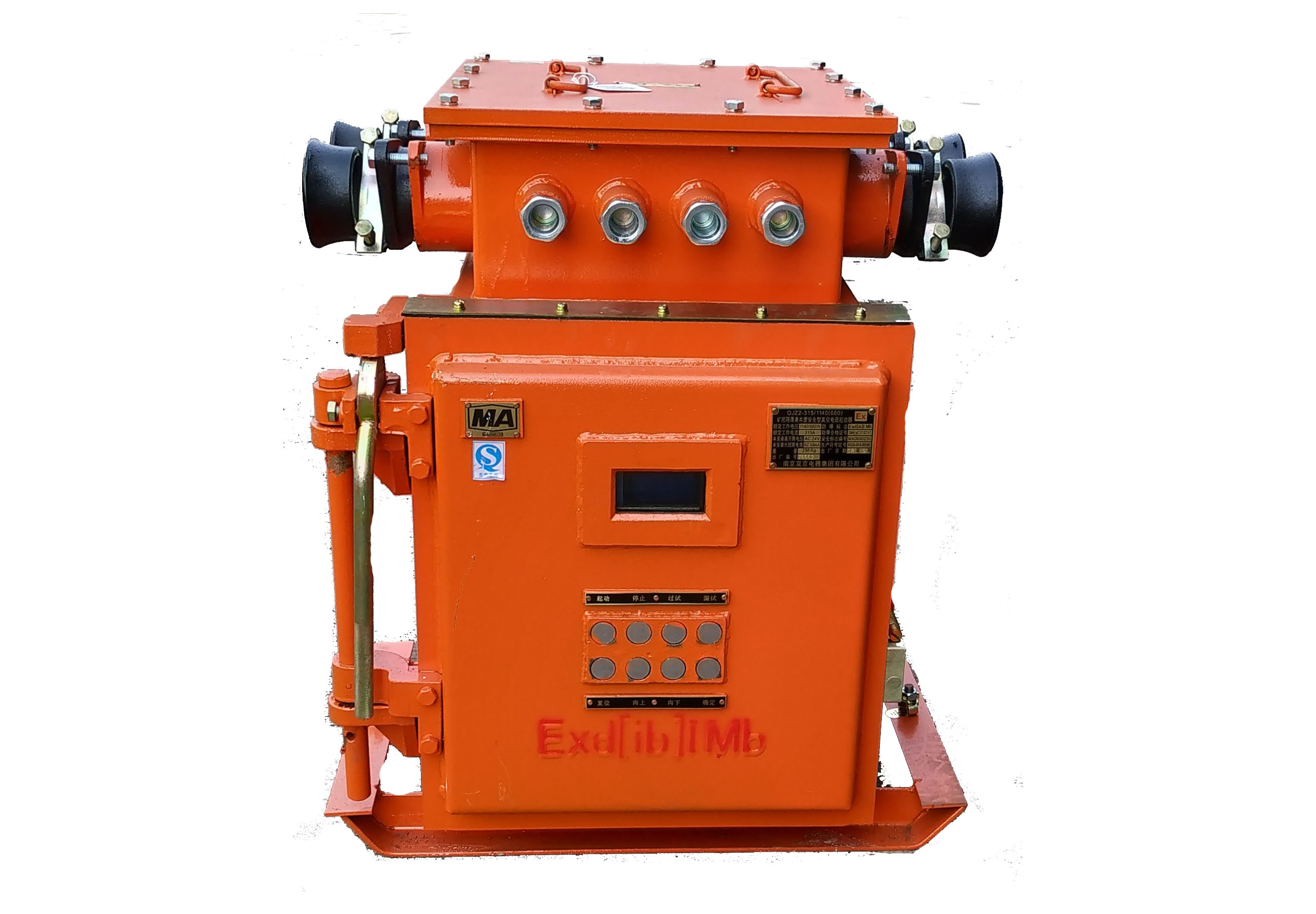

QJZ2-400(315)1140(660)礦用隔爆兼本質安全型真空電磁起動器


一、主要用途及適用范圍

    QJZ2-400(315)/1140(660)礦用隔爆兼本質安全型真空電磁起動器(以下簡稱起動器)適用于具有爆炸性危險氣體(甲烷)和煤塵的礦井中,在交流50Hz,額定電壓1140V(660V)的供電系統中,額定電流至400A(315A)的三相鼠籠式異步電動機的直接起動、停止及反轉,同時對電動機及有關電路進行保護。


二、正常工作條件

1. 周圍環境溫度為-5℃~+40;

2. 礦井大氣壓力(80110kPa(在地面使用時海拔高度不超過2000m);

3. 相對濕度不大于95%(+25℃時);

4. 在有甲烷和煤塵爆炸性氣體混合物的煤礦井下;

5. 在無破壞絕緣的氣體或蒸汽的環境中;

6. 在無顯著搖動和沖擊振動的地方;

7. 在與水平面安裝傾斜度不超過15o;

8. 能防止滴水的地方;

9. 污染等級:3級;

10.安裝類別:Ⅲ類。


三、結構概述

  起動器由裝在撬形托架上的長方形隔爆外殼,本體組件組成。隔爆外殼分上、下腔兩部分。上腔為接線腔,下腔為主腔,起動器的輸出電纜和控制電纜的連接,均采用壓盤式引入裝置。

起動器的前門采用快開門結構。開門時,先順時針轉動門右旁鎖孔里的門栓,直至門栓完全脫離前門上的擋塊,然后將門把手向上抬并使其上轉,門向上平移脫離卡板后打開。前門打開后,以正常的操作方式不能合上隔離開關。

隔離開關工作手柄有正向、停止、反向三個位置。隔離開關與真空接觸器之間的電氣聯鎖,是通過停止按鈕和隔離開關把手聯鎖,若要扳動隔離開關必須先按下停止按鈕,否則隔離開關無法旋轉。這樣就可以避免隔離開關帶負荷分?jǐn)?,但在緊急情況下,如接觸器觸頭粘連,允許隔離開關帶負荷切斷電源。

   起動器的組成電器元件(真空接觸器、隔離換相開關、變壓器、電流互感器、真空管保護裝置、綜合電腦保護器、控制按鈕等)均安裝在芯架上,起動器前門打開后,芯架可沿導軌拉出,以方便安裝和維修。


四、主要技術性能指標

   1、額定電壓:1140V(660V)

   2、額定電流:400A(315A)

   3、機械壽命:100萬次;電壽命(AC4:3萬次)。

   4、工作制:長期工作制。

   5、當電源電壓為額定值的75%110%時,起動器應能可靠工作。

   6、本安參數:Uo: AC24V   Io: AC58mA

   7、起動器的額定工作電流(Ie)及相應的額定控制功率(Pe),見表1:

   8、起動器過載保護、斷相保護由綜合保護器實現,綜合保護器在過載、斷相保護動作后顯示器均顯示相應的信息。
